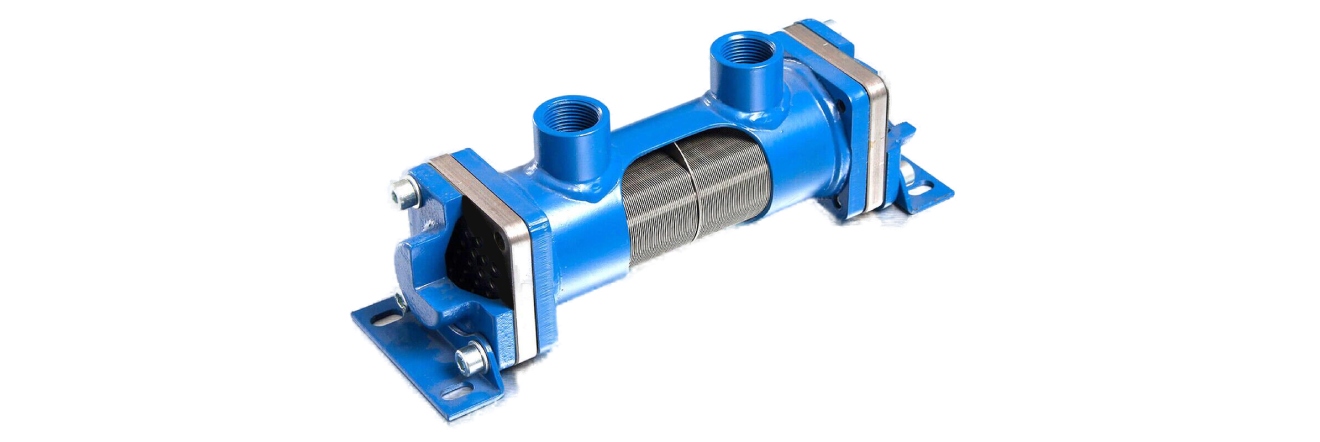

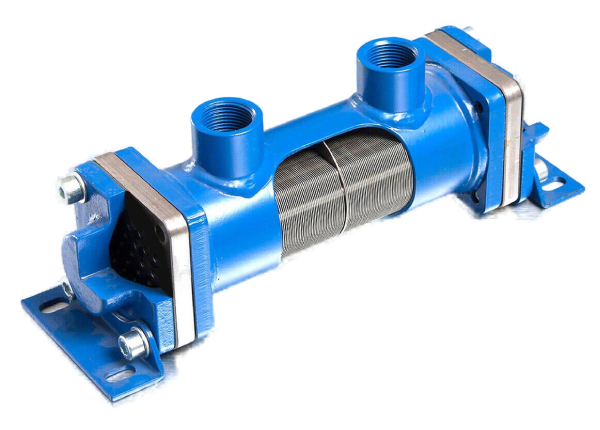

مبدل های حرارتی پیچیده (Compact)

مبدلهای سری FTB مبدل های پیشرفته نوع پوسته و لوله ای میباشد و کاربرد وسیعی خصوصاً در کولینگ روغن و هوا دارد .تفاوت عمده مبدل های کمپکت با مبدلهای پوسته و لوله ای در سطح تبادل و حرارتی و ابعاد آنهاست.

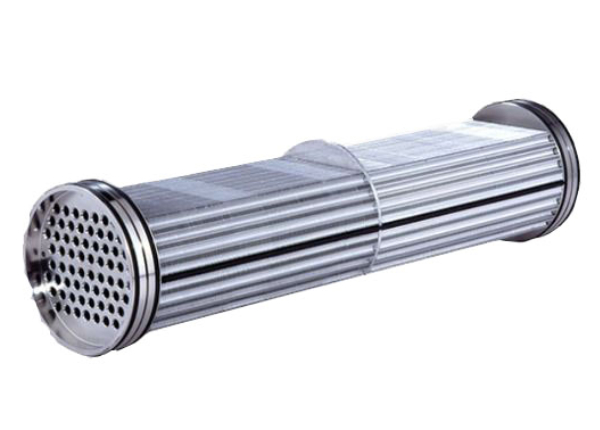

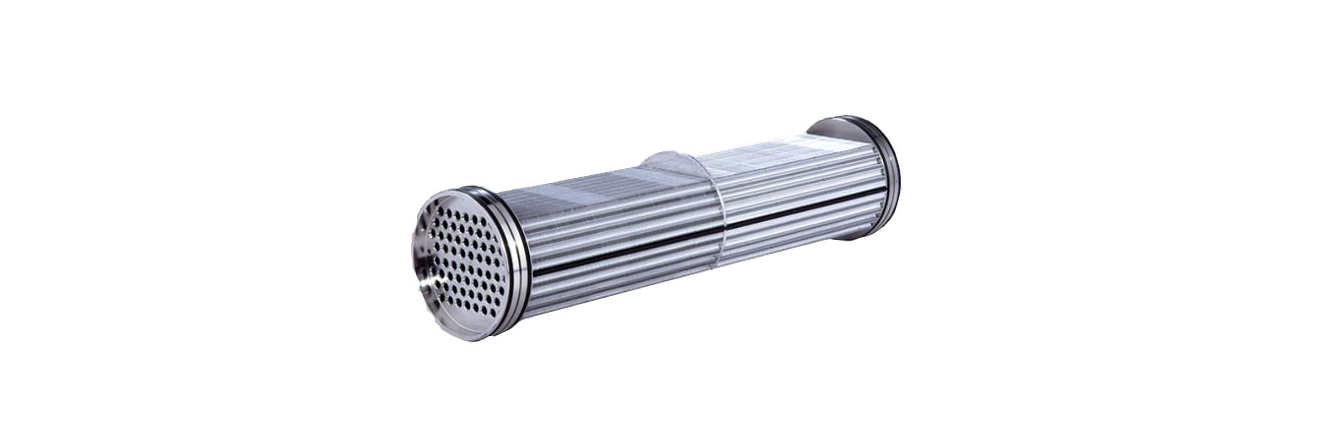

این مبدلها با قراردادن Fin Plate های آلومینیمی و یا مسی ( با تراکم 26-18 عدد در هر اینچ) بر روی لوله های تیوب باندل و اکسپندینگ لوله ها ( ایجاد تماس فلزی بین لوله و فین ) ساخت میشود .ضمناً این مبدلها با سطح خنک کاری 60-3 متر مربع تولید میشوند .تیوب باندل مبدلهای FTB شرکت صبافرین دارای وزن سبک ، بازشو از داخل پوسته و آببندی با دو عدد O’Ring’ در دو طرف تیوب باندل ، میباشند.

مزایای استفاده از مبدل های حرارتی پیچیده

• داخل لوله های تیوب باندل را میتوانید بدون در آوردن تیوب باندل تمیزکاری نمائید .
• نشتی روغن به آب براحتی قابل رویت و اصلاح خواهد بود .
• فضای کمتر و وزن کمتری نسبت به مبدل پوسته و لوله ای دارد .

مشخصات طراحی :

• ظرفیت خنک کاری تا 500kw
• دبی روغن تا  600lit/min
• فشار طراحی : 20 بار طرف روغن و 10 بار طرف آب
• دمای طراحی : 150-120 درجه سانتیگراد طرف روغن و 30-20 درجه سانتیگراد طرف آب
