    فین تیوب


    اين شركت با داشتن ماشين آلات متنوع و تجربه كاري 20 ساله قادر است انواع فين تيوبها را توليد و از آنها جهت ساختAir Cooler و Air Heater هاي مورد نياز در صنايع نيروگاهي ، ‌نفت و گاز ، پتروشيمي ، صنايع فلزي و كاني ،‌ صنايع بهداشتي و غذايي و ديگر صنايع استفاده نمايد. فين تيوبهاي توليدي اين شركت بشرح ذيل ميباشد:

     فين تيوب هاي اسپيرال

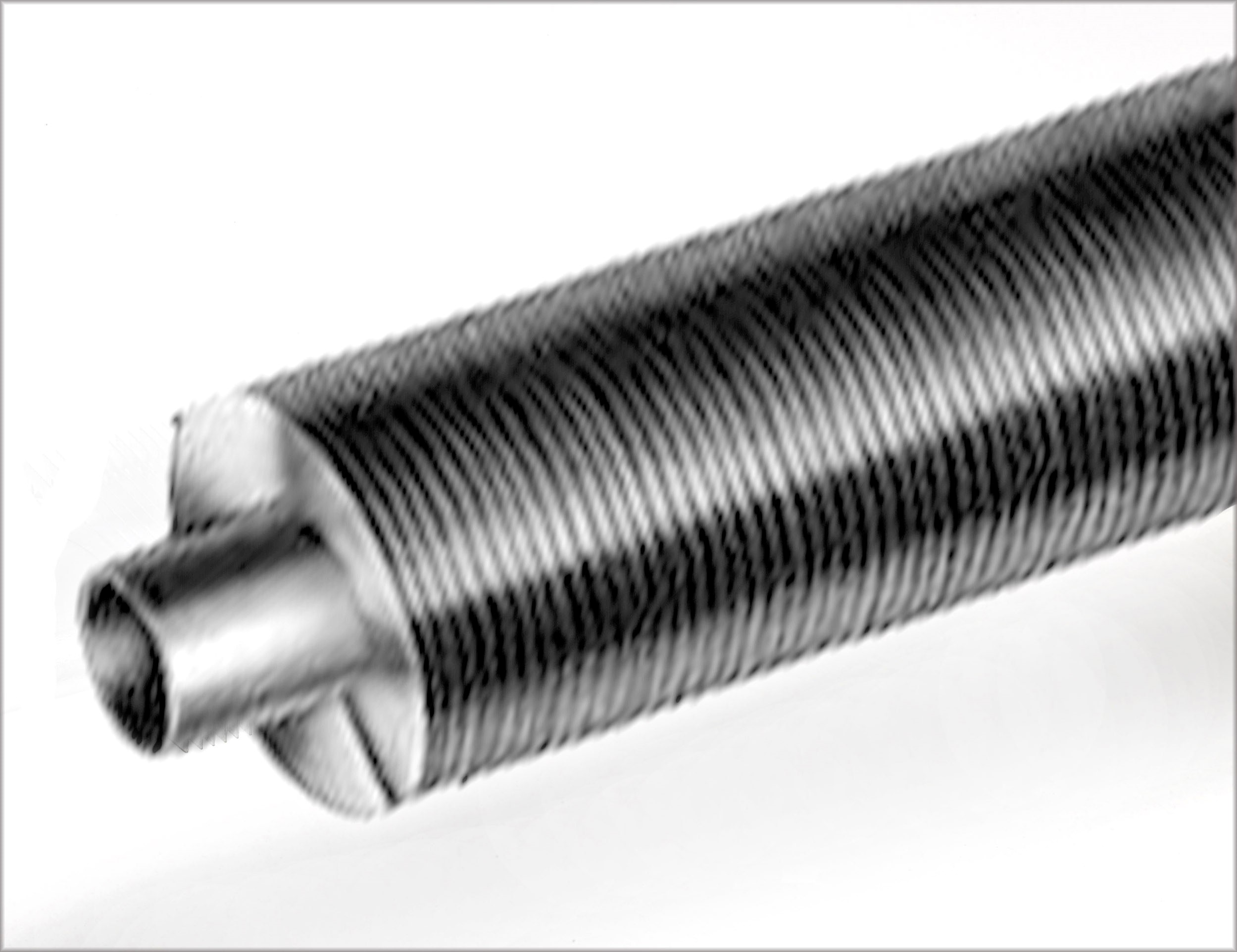

    فين تيوب L Type :

    • فين بصورت تسمه آلومينيمي و يا مسي با يك نيروي كششي مشخص شده بر روي لوله پيچيده شده وآن نيز باعث ايجاد تماس كامل بين فين و لوله ميگردد. ضمناً در اين تيپ پاپه فين كاملاً سطح فين را پوشانيده و از خوردگي لوله  جلوگيري مينمايد.
    • ماكزيمم درجه حرارت كاري در اين نوع فين: C °150
    • مقاومت خوردگي در هوا : درحد قابل قبول
    • ماتريال فين :‌آلومينيوم و يا مس
    • ماتريال تيوب : مس ، كربن استيل ، استينلس استيل




    فين اسپيرال كنگره اي
    • فين بصورت تسمه فولادي ، آلومينيمي و مسي با يك نيروي كششي بر روي لوله پيچيده شده و با ايجاد فشار بين پاي فين كه بصورت كنگره اي است و لوله انتقال حرارت بين فين و لوله صورت ميگيرد در فين فولادي ميتوان از لحيم
    • جهت اتصال كامل لوله و فين و بالا بردن انتقال حرارت استفاده كرد. و همينطور وارد نمودن فين تيوب فولادي در داخل وان روي(Hot Dip) اتصال بين فين و لوله ايجاد و از خوردگي فين و لوله جلوگيري نمود.
    • ماكزيمم درجه حرارت كاري در اين نوع فين : C °250
    • مقاومت خوردگي در هوا : به غير از فين تيوب گالوانيزه در حد ضعيف
    • ماتريال فين :‌آلومينيوم، مس، كربن استيل و استينلس استيل
    • ماتريال تيوب : مس ، آلومينيوم ، كربن استيل ، استينلس استيل


    فين تيوب اكسترود

    • اين نوع فين تيوب بروش اكستروژن دوار و بصورت سرد فرم داده ميشود كه در آن فين مارپيچي پيوسته و بصورت شعاعي از لوله آلومينيمي كه بر روي تيوب اصلي متصل شده است اكسترود ميگردد. اين فرآيند كه توأم است با فشار تيغه ها بر روي لوله فولادي ، فين ها در طرف ريشه به تيوب اصلي اتصال كامل پيدا ميكند . اين نوع فين به هيچ وجه نمي شكند ، باز يا شل نمي شود و به اين علت بازده حرارتي آن تغيير نمي كند.
    • ماكزيمم درجه حرارت كاري اين نوع فين تيوب : C °325
    • مقاومت خوردگي در هوا : خيلي خوب
    • ماتريال فين :‌آلومينيوم ( بصورت استاندارد ) و مس در بعضي مواقع
    • ماتريال تيوب : مس ، كاپرنيكل ، تيتانيوم ،كربن استيل ، استينلس استيل



    فين تيوب سيمي (Wire Fin Tube)

    • اين نوع فين تيوب در دستگاه فين پيچي مخصوصي سيم پيچي ميشود كه در آن سيم مسي به قطر0.5-0.7mm پس از تبديل به فرم اسپيرال با حلقه (Loop) هاي به فرم بيضي بر روي تيوب اصلي پيچيده ميشود. ضمناً گام فين ها در دستگاه قابل تنظيم است . با توجه به فرم اين فين تيوب در مسير عبور هوا و در برخورد با فين توربولانس ايجاد شده و بازده حرارتي آن افزايش مي يابد . براي اتصال كامل فين به تيوب اصلي و بالا بردن بازده حرارتي آن از روش لحيم كاري (Soldering) بين ريشه فين و تيوب اصلي استفاده ميگردد. ضريب انتقال حرارتي اين فين تيوب در مقايسه با انواع ديگر بيشتر است. فين تيوبهاي سيمي بكار رفته در روغن سردكن داراي توربولاتور داخلي سيمي در داخل هر يك از لوله ها ميباشند كه آنها نيز به جدار داخلي تيوبها لحيم كاري ميشوند.
    • ماكزيمم درجه حرارت كاري اين نوع فين تيوب : C °200
    • مقاومت خوردگي در هوا : خوب و با سيم قلع اندود خيلي خوب
    • ماتريال فين : مس و مس قلع اندود ، كربن استيل
    • ماتريال تيوب : مس ، كاپرنيكل ، برنج ، كربن استيل


    توربولاتور سيمي (Wire Turbolator)

    • توربولاتورهاي سيمي اين شركت داراي فرم خاصي بوده كه ايجاد ماكزيمم توربولانس و مينيمم افت فشار مينمايد. اين نوع توربولاتور با پيچيدن سيم در داخل حلقه(Loop) هاي مدور( بفرم فرچه گردگير) توليد ميشود فين هاي اين نوع توربولاتور در يك جهت بصورت اريب بوده و هيچگونه تيزي در آن وجود ندارد كه باعث آسيب به لوله خصوصاً لوله هاي مسي شود. فرم قرار گرفتن فين طوري است كه براحتي از يك طرف لوله ميتواند داخل لوله گردد ولي نمي توان آن را از طرف ديگر لوله خارج كرد و همواره به هنگام دخول در داخل لوله فين ها مقداري كج شده و اتصال كامل بين لوله و توربولاتور ايجاد ميشود.





    فين تيوب با لوله بيضي و فين مستطيلي

    • اين نوع فين تيوب با فرم مخصوص خود داراي خواص ترموديناميكي عالي است . فرم يقه فين يك پيوستگي پايدار بين فين و لوله ايجاد مينمايد. مقاومت در برابر خوردگي آن در اثر گالوانيزه شدن Hot Dip Gal.)) عالي خواهد بود و نسبت به ديگر فين تيوبهاي بصورت كامپكت بوده و انتقال حرارت آن عالي است.
    • در توليد اين نوع فين تيوب ابتدا فين هاي پانچ شده بصورت اتوماتيك بر روي لوله با مقطع بيضي پر شده و سپس فين هاي دو انتها بر روي لوله محكم ميشود. زايده هاي پانچ شده بر روي فين ها يكنواختي فاصله قرار گرفتن آنها را تضمين ميكند. در اين شركت دو روش جهت اتصال فين به لوله وجود دارد. روش اول با انبساط مكانيكي لوله بيضي اتصال كامل بين لوله و فين ايجاد ميشود و در روش دوم با وارد نمودن فين تيوب در داخل وان روي مذاب(Hot Dip Galvanaizd) اتصال كامل فلزي بين لوله و فين ايجاد ميگردد و با گالوانيزه شدن فين ها مقاومت در برابر خوردگي نيز افزايش مييابد.
    • ماكزيمم درجه حرارت كاري اين نوع فين تيوب : C °350
    • مقاومت خوردگي در هوا : با فين گالوانيزه در حد عالي
    • ماتريال فين : كربن استيل ( گالوانيزه )
    • ماتريال تيوب : كربن استيل ( گالوانيزه )
